EMTP-RV电磁暂态仿真软件

概述

基于Windows平台的新一代图形化电磁类仿真软件EMTP-RV(Restructured Version),是一个专门用来仿真和分析电力系统中的暂态变化,它是对经典电磁暂态工具EMTP的重新构造。EMTP发展协调小组是CEATI和其国际合作伙伴超过20年的研究的结果。对电力系统暂态来说,EMTP-RV是世界性的全能的仿真和分析程序。可用于电力系统领域内多种类型的电磁暂态、机电暂态和控制系统暂态仿真分析。


EMTP-RV标准库提供了全面的、具有详细说明的功能模块,帮助用户易于实现复杂的电力系统仿真研究。包含了先进的电机模型、详细精准的线缆模型、可模拟磁芯饱和和迟滞现象的完整变压器模型、扩展的控制设备和功能模型和HVDC库。


EMTP-RV可用来对雷电冲击波、开关浪涌、暂态过电压、绝缘配合、电力电子和FACTS装置、通用控制系统、电能质量、电容器组切换、串并联谐振、铁磁谐振、电机启动、不平衡系统稳态分析、分布式网络和发电、次同步谐振、电力系统保护等多方面的问题进行仿真研究。


产品功能

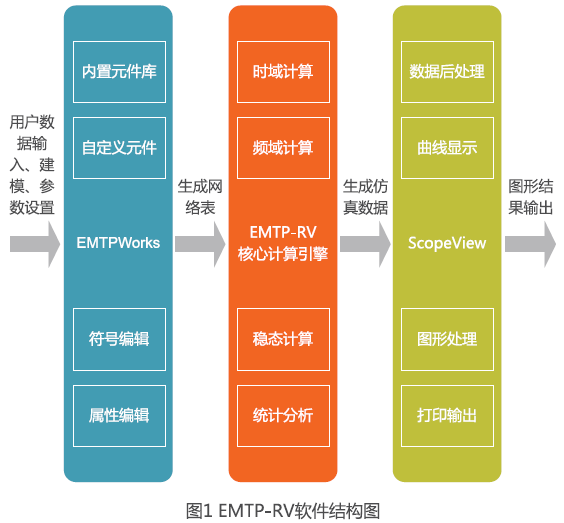

EMTP-RV使用面向对象的编程模式,根据处理对象的不同分为3个部分。


EMTP-RV核心数据处理引擎

 具有非常快的运算速度和较高的存储器利用率。开放的体系结构允许用户使用自定义的复杂模型,并对现有的专用工具箱进行扩展。


EMTPWorks图形化编辑界面

 为创建复杂电网络模型提供了一个直观且功能强大的图形化编辑界面、无限层次子网络的封装功能、丰富且可自定义的元件库。最大化了EMTP-RV计算引擎的能力。


Scope View可视化数据处理程序

 ScopeView是一款数据采集与分析软件,提供了波形可视化以及强大的数据分析能力。非常适用于对EMTP-RV仿真计算所得结果进行绘图以及分析。


EMTP-RV特色

■ 全世界范围内各个电力系统企业将其作为主要的电力系统分析工具。(EDF,RTE,Hydro-Québec和许多其他的部门、制造商、咨询公司等)。

■ 具有广泛的电力系统应用范围。

■ 数值稳定性和鲁棒性。

■ 包含了详细的电机模型、变压器模型、线路模型以及线缆模型等全面的内建模型库。

■ 自动地从潮流至稳态初始化的时间领域仿真

■ 在不损失仿真精度的前提下可对大型电力系统和电力电子系统进行仿真。

■ 具有最先进的在GUI中使用DLLs和设备的用户自定义模型能力。

■ 同样的电力设计可用于负载潮流、稳态、时域和频率扫描仿真。

■ 可编写脚本和自定义易于使用的GUI。

■ EMTP-RV可提供大量的应用案例。

■ 积极主动有效的技术支持。

应用领域

EMTP-RV是广泛用于电磁类、机电类以及控制系统暂态分析的仿真和分析软件,是目前最为先进的暂态分析软件。

EMTP-RV适用于广泛的电力系统分析应用场景,包括不限于以下:

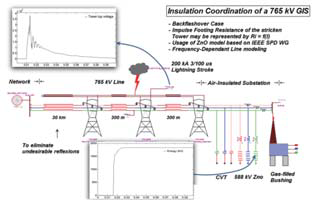

绝缘配合

 架空线路

 室外变电站

 气体绝缘变电站

 避雷器模型


 特定的绝缘等级

 保护设备的安装

  分析经济上可接受的故障风险

  绝缘配合

 雷击浪涌会造成绝缘子链崩溃

  电网停电

  电压跌落

 直接闪电

 感应雷电

 可满足统计和参数研究


开关浪涌

 研究开关拓扑

 电网络分析

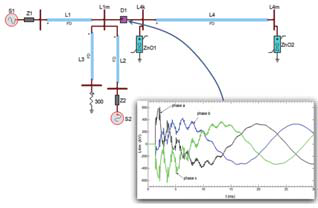

  传输线的开关

  故障出现和消除

  电容通断

  电抗器通断

 断路器模型

  用于TRV研究的理想开关

  用于电弧猝熄能力研究的电弧模型

 可满足统计和参数研究



铁磁谐振

 振荡现象

 4个必须元素

  非线性电感(电力变压器,电压互感器)

  电容(线缆,空气绝缘导体)

  电压源

  低损耗

 EMTP-RV模型(变压器、电缆、线)在频域是精确和有效的

  EMTP-RV解算器仿真非线性元件具有高度精确性

 EMTP-RV软件可用于理解、分析和消除铁磁谐振

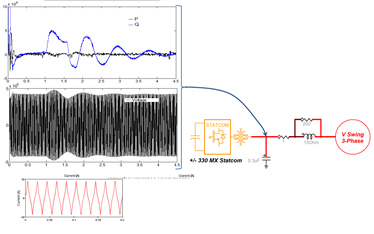

电力电子和FACTS(HVDC,多端HVDC,SVC,VSC,TCSC)

 EMTP-RV解算器提供了用于电力电子仿真的先进解算器,避免了开关过程中的数值不稳定问题

 可实现开关元件的详细模型

 可设计控制系统

 提供了许多的FACTS(SVC,STATCOM)模型

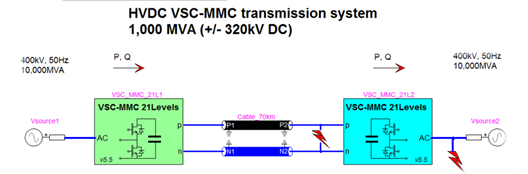

HVDC

 HVDC仿真不仅要求性能良好的解算器同时需要高精度模型(MOSFET,控制,线缆,故障模拟等)

 可仿真双极,背靠背和多端HVDC系统

 仿真包含了平均值模型和详细模型

 基于MMC的多端HVDC通用和完整模型可用于仿真



雷击浪涌

 回火

 感应浪涌

 变电站引入浪涌


网络分析

 网络分割,电能质量,地磁暴,补偿与控制元件之间的交互,风机

 电网分布不平衡

 详细仿真与分析大规模电力系统(无上限)

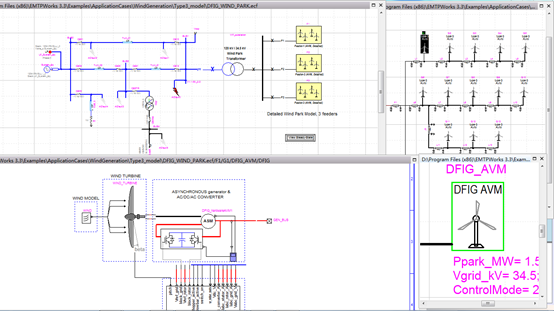

 分布式电网络和分布式发电


保护

 电能振荡

 饱和问题

 电涌放电器影响


串联补偿

 MOV电能吸收

 短路电流情况

 电网络交互


轴扭转应力

 次同步谐振

 开关开合感应


开关设备

 TRV

 并联补偿

 电流截断

 电流零点延迟

 电弧现象


同步电机

 SSR

 自激振荡
